Kania Antriebssysteme

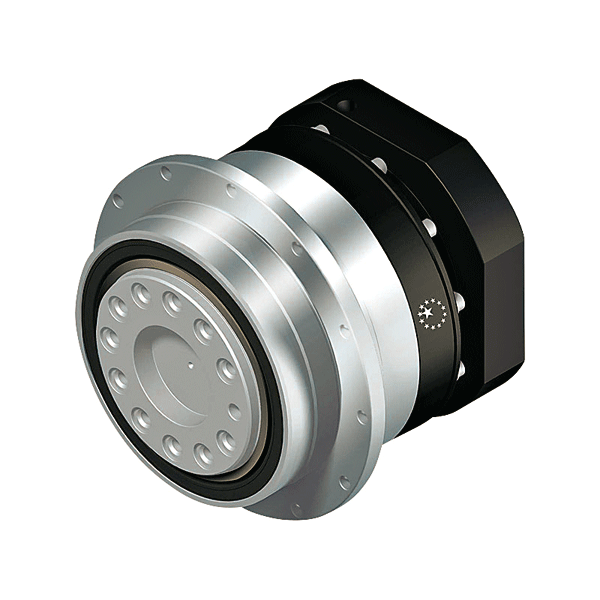

AD Planetengetriebe
Kania Antriebssysteme

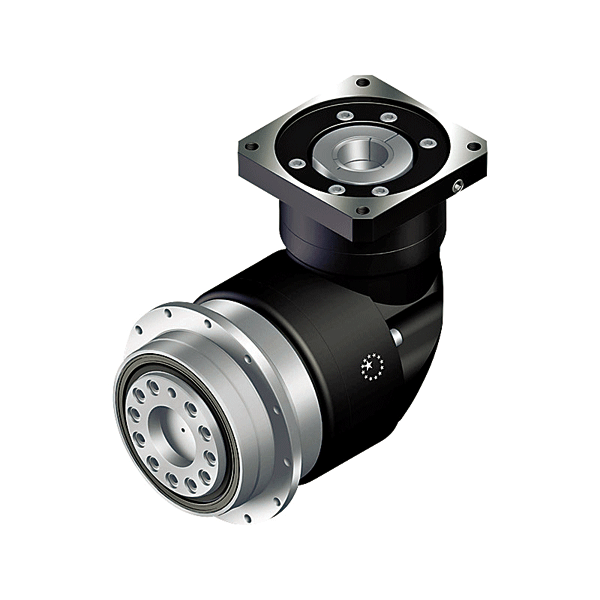

ADR Winkelgetriebe
- Technische Daten
- Einfache Montage
- Geringes Laufgeräusch
- Kompakte Bauweise
- Große Radiallast
- Schutzklasse IP65
- Nenn-Abtriebsdrehmoment: T2N: 14 Nm – 2000 Nm
- Untersetzungen:
- 1-stufig: 4 / 5 / 7 / 10
- 2-stufig: 16 / 20 / 21 / 25 / 31 / 35 / 40 / 50 / 61 / 70 / 91 / 100
- Geringes Verdrehspiel
- 1-stufig: ≤ 3 Winkelminuten (P1), ≤ 5 Winkelminuten (P2)
- 2-stufig: ≤ 5 Winkelminuten (P1), ≤ 7 Winkelminuten (P2)
- Hoher Wirkungsgrad:
- 1-stufig: ≥ 97%
- 2-stufig: ≥ 94%
- Arbeitstemperatur: -10°C bis +90°C mit Standardfett
- Baugrößen: AD047 / AD064 / AD090 / AD110 / AD140 / AD200 / AD255
- Verwendung: Werkzeugmaschinen, Textilmaschinen, Verpackungsmaschinen, Handhabungssysteme, Druckmaschinen
- Technische Daten
- Einfache Montage
- Geringes Laufgeräusch
- Kompakte Bauweise
- Große Radiallast (nur AFR und ALR)
- Schutzklasse IP65 optional IP67 (nur AER) Schutzklasse IP65
- Nenn-Abtriebsdrehmoment: T2N: 14 Nm – 2000 Nm
- Untersetzungen
- 1-stufig: 4 / 5 / 7 / 10 / 14 / 20
- 2-stufig: 20*/ 25 / 35 / 40 / 50 / 70 / 100 / 140 / 200
- Geringes Verdrehspiel
- 1-stufig: ≤ 2 Winkelminuten (P0), ≤ 4 Winkelminuten (P1), ≤ 6 Winkelminuten (P2)
- 2-stufig: ≤ 4 Winkelminuten (P0), ≤ 7 Winkelminuten (P1), ≤ 9 Winkelminuten (P2)
- Hoher Wirkungsgrad: 1-stufig: ≥ 95%, 2-stufig: ≥ 92%
- Arbeitstemperatur: -10°C bis +90°C mit Standardfett
- Baugrößen: ADR047*/ ADR064 / ADR090 / ADR110 / ADR140 / ADR200 / ADR255
- Verwendung: Gleiches Einsatzspektrum wie bei Planetengetrieben (Werkzeugmaschinen, Textilmaschinen, Verpackungsmaschinen, Handhabungssysteme, Druckmaschinen, usw.) jedoch mit eingeschränktem Bauraum
* nur ADR047 bietet Untersetzung 20 in 2-stufiger Ausführung
Produktvarianten
AD Planetengetriebe
- Nenn-Abtriebsdrehmoment: T2N: 14 Nm – 2000 Nm
- Untersetzungen:
- 1-stufig: 4 / 5 / 7 / 10
- 2-stufig: 16 / 20 / 21 / 25 / 31 / 35 / 40 / 50 / 61 / 70 / 91 / 100
ADR Winkelgetriebe
- Nenn-Abtriebsdrehmoment: T2N: 14 Nm – 2000 Nm
- Untersetzungen
- 1-stufig: 4 / 5 / 7 / 10 / 14 / 20
- 2-stufig: 20*/ 25 / 35 / 40 / 50 / 70 / 100 / 140 / 200
